SUS多管式コンデンサー

商品の情報

  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
  • SUS多管式<br>コンデンサー
YouTubeで見る
品 番 P57
商品名 SUS多管式コンデンサー
メーカー 東洋 システム

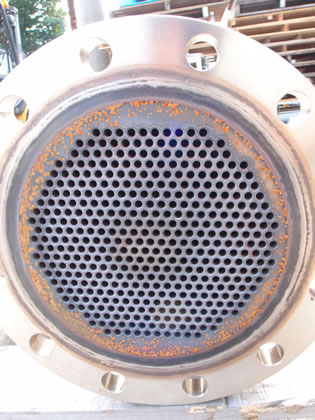

仕様1 管数:421本
最高使用圧力:管0.45/胴0.35 MPa
試験圧力:管0.9/胴0.9MPa

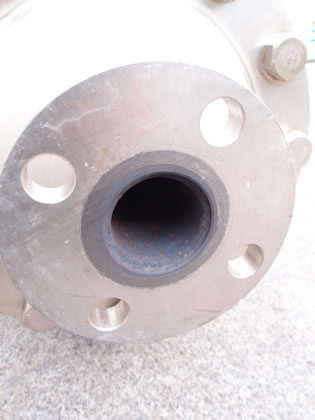

仕様2 フランジサイズ
末端:10K40と10K80
缶体(ジャケット):10K80×2ヶ所
方 式 多管式熱交換
シェル&チューブ
伝熱面積 内径計算
10.9M2
サイズ
管長さ:1510mm
管内径:5.5mm
材 質 SUS
図 面
仕様書・取説
